在电子设备日益普及的当下，电磁干扰（EMI）已成为制约产品电磁兼容性（EMC）达标、影响设备稳定运行的核心瓶颈。塑料外壳凭借其轻量化、低成本及高设计自由度的突出优势，被广泛应用于各类电子设备，但受限于材料本身的电磁波“透明”特性，其无法提供天然的电磁屏蔽防护，这一短板成为行业内亟待解决的关键问题。
本文聚焦生产实践中塑料EMI屏蔽的核心痛点——屏蔽涂层附着力薄弱、热循环环境下易开裂、表面划伤后屏蔽功能失效、改性成本与屏蔽效果难以平衡，通过系统对比化学镀、喷涂、导电混炼等主流技术方案，为产品设计优化提供专业参考，助力企业突破屏蔽技术瓶颈。
一、核心解析：塑料外壳电磁屏蔽
的必要性
电子设备的电磁屏蔽并非可选环节，而是保障设备正常运行、符合行业规范的必要前提，其核心需求主要源于四个方面：
设备间干扰防控：电子设备运行过程中会不可避免地产生电磁辐射，若缺乏有效屏蔽措施，这些辐射会对周边设备、航空航天等敏感系统造成干扰，引发设备故障或安全隐患。
设备自身防护需求：电子设备不仅会对外辐射电磁波，同时也需要抵御外界杂乱电磁信号的入侵，以此确保自身电路、元器件正常工作，避免信号紊乱、性能下降。
材料特性短板弥补：传统金属外壳虽能实现良好的电磁屏蔽，但存在重量大、回收难度高、加工成本高的弊端；塑料外壳虽解决了重量与成本问题，却不具备阻挡电磁波的能力，需通过额外技术手段实现屏蔽功能。
行业法规强制要求：随着无线通信技术的快速发展，全球范围内针对电子设备的电磁屏蔽性能出台了更为严苛的法律法规，未达标的产品无法进入市场流通。
二、关键痛点：塑料屏蔽失效的核心诱因
电磁屏蔽的核心原理是构建完整的“法拉第笼”，实现对电磁波的阻隔与吸收，而实际应用中，屏蔽失效多源于以下四大关键因素，需重点关注：
涂层附着力不足：聚烯烃、氟聚合物等常用塑料基材，表面极性较低，与导电涂层的结合难度较大，通常需要经过蚀刻等预处理工艺，才能提升涂层结合力，否则易出现涂层脱落现象。
残留物污染影响：模具脱模过程中使用的脱模剂（如硅油），会在塑料表面形成一层薄膜，这层薄膜会严重破坏导电涂层与塑料基材的结合稳定性，导致涂层易剥离、屏蔽失效。
“狭缝天线”效应：导电涂层若因表面划伤、装配过程中的摩擦（如卡扣衔接处）出现脱落，会在塑料外壳表面形成细小缝隙，这些缝隙会成为电磁泄漏的通道，即“狭缝天线”效应，直接导致屏蔽性能下降。
热膨胀系数（CTE）不匹配：导电涂层与塑料基材的热膨胀系数差异显著，在高低温循环环境中，两者收缩、膨胀幅度不同，极易产生应力开裂，进而造成导电通路中断，屏蔽功能失效。
体积效应波动：对于导电改性塑料而言，其屏蔽效果高度依赖导电填料的填充量（Loading）、在塑料基体中的分散均匀性，以及产品部件的厚度，任一因素出现波动，都会导致屏蔽性能不稳定。

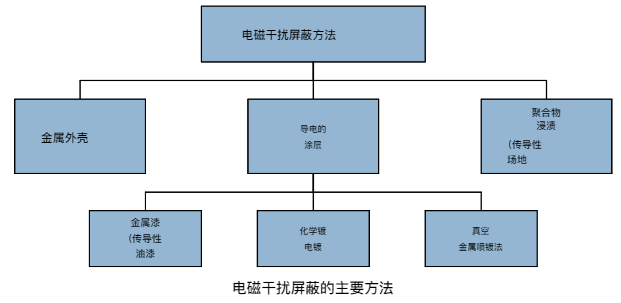

三、主流方案：塑料EMI屏蔽工艺详细对比
（一）导电涂层方案：在基材表面构建屏蔽层
该方案核心是通过在塑料外壳表面沉积导电层，形成连续的导电网络，实现电磁屏蔽，主流工艺分为三类：
导电漆喷涂：将银、铜、镍等金属填料均匀悬浮于漆料中，通过喷涂工艺附着在塑料表面，形成导电涂层。其中，镍系导电漆具备较好的抗划伤性能，但导电率相对偏低；银、铜系导电漆导电性能优异，但成本较高。

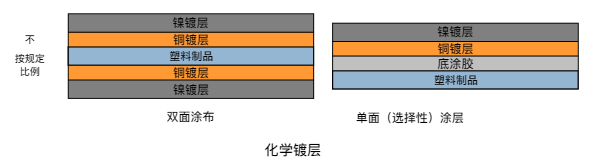

化学镀（Electroless Plating）：无需外加电流，借助化学反应实现金属离子的自动催化沉积，在塑料表面形成均匀的金属涂层。行业内常用结构为“3微米铜层（负责导电）+1微米镍合金层（负责防腐）”，兼顾屏蔽性能与使用寿命。
真空镀铝：在真空环境下，将铝材料蒸发后沉积在塑料表面，形成厚度约10微米的铝层。该工艺的优势在于导电性极佳，且生产成本相对较低，适用于对屏蔽性能要求适中、批量较大的产品。
（二）导电改性塑料方案：实现基材本体屏蔽
该方案无需后续二次加工，在塑料改性、混炼过程中，直接向塑料基体中添加导电纤维，使塑料本身具备电磁屏蔽能力，核心特点如下：
导电增强体选择：常用导电纤维包括不锈钢纤维、铜纤维、碳纤维及镀镍碳纤维，可根据屏蔽需求、成本预算选择合适的纤维类型。
核心优势：屏蔽性能是塑料本体固有的，不受表面划伤、涂层剥离的影响，无需二次喷涂、预处理等工序，能显著降低生产过程中的废品率，提升生产效率。
工艺灵活性：适配注塑、挤出等主流塑料加工工艺，无需复杂的喷涂掩模工序，尤其适合复杂形状、异形结构的电子设备外壳设计。
四、性能评估与成本优化建议
（一）屏蔽性能测试要点
屏蔽效能（SE）是衡量屏蔽效果的核心指标，以分贝（dB）为单位，计算公式为：$$\text{dB} = 20\log(\text{EM入射} / \text{EM透射})$$。
测试方法需根据工艺类型区分：导电涂层主要测试表面电阻率，导电改性塑料主要测试体积电阻率；此外，平面材料的屏蔽效能测试需参考ASTM D4935等行业标准，确保测试结果的准确性与权威性。
（二）成本权衡建议
不同工艺的成本适配场景存在差异，需结合生产批量合理选择：
结语
当前，塑料EMI屏蔽已不再是单一的表面涂层技术问题，而是结合材料特性、工艺适配、成本控制的系统性工程。对于高精密、复杂结构的电子零部件而言，导电混炼塑料凭借“一次注塑成型”的完整性、屏蔽性能的稳定性，正逐步替代传统喷涂工艺，成为行业发展的主流趋势，为电子设备的小型化、轻量化、高可靠性发展提供有力支撑。
